「もう少し、DUKEのライトカウル内の電源について情報を」と
ご意見を頂いたので、写真を撮ってきました。
690DUKEのヘッドカウルはネジ6本外すと外れるのですが
中は上下2段になっています。
上段は配線が纏めてあり、下段はヘッドライト部の裏側が収まります。

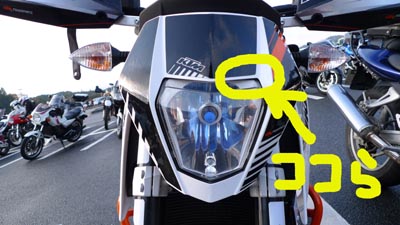

肝心の電源線(アクセサリー線)は
この辺に収まってます。
上段の右のほう。
配線がまとめてあるのでバラすと
こんなん出てきます。

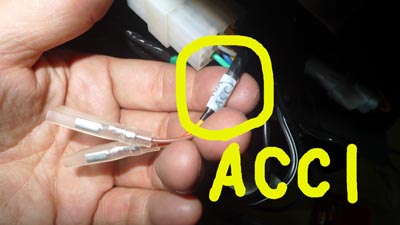

こちらは「ACC1」と記載の常時12V供給線。

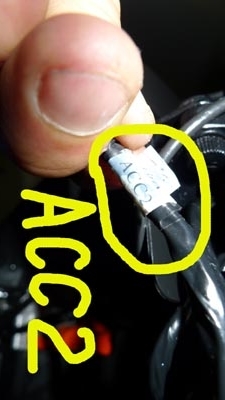

もう一つ、「ACC2」と記載のキーON時の12V供給線。
私の目的はナビと他の電装品用電源の確保なので常時12Vは不要。
なもんで

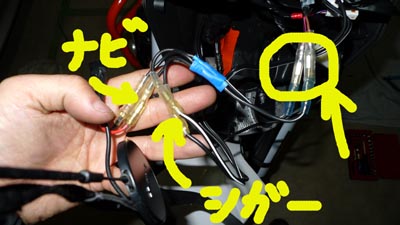

「ACC2」に2分岐の自作線(黒しかなくて、1回+-間違えた)を
接続してナビとシガーソケットに供給。
や、最初から用意してあるので嬉しいね~。
多分、グリップヒーターや純正OPのシガーソケット用なんだけど。
この近くにはOPのトリップマスタースイッチ用のコネクターも
無造作に転がってるので、取り付けは簡単に自分でできますよー。
さて、そろそろパニア用のキャリアの購入ですね~♪
