さて、以前に書いたように
Frandoのラジアルマスター「FMF-107ラジアルマスター」を買った訳ですが
標準は油圧スイッチなのでコレを機械式にしようとして躓いてます。
前の型の「7NBラジアルマスター」ならコーケンの機械式スイッチで解決出来たようなんですが、新型になって行われた製品改良が仇になってます。

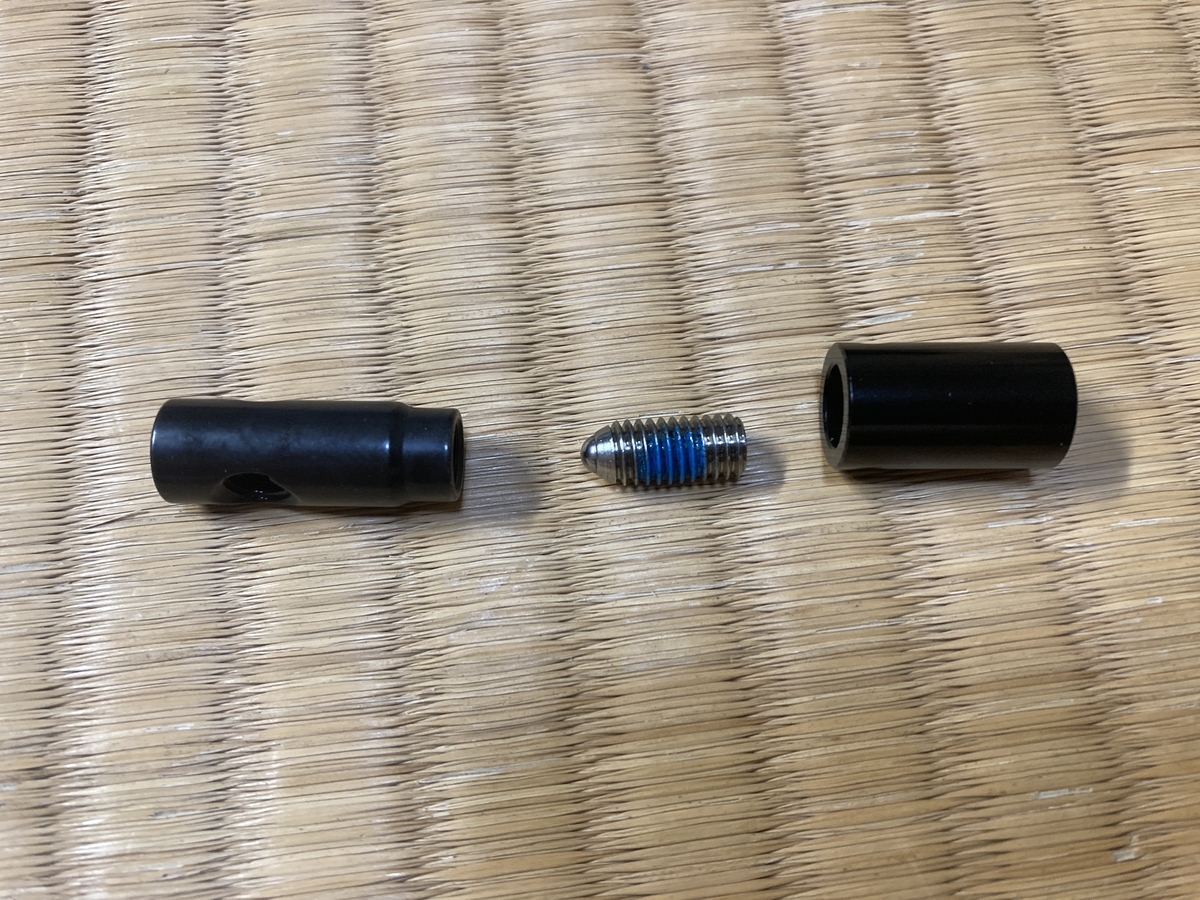

んで、色々と調べて考えて上の写真の構成で「これで行ける」となりました。
未だ加工次第だけど。

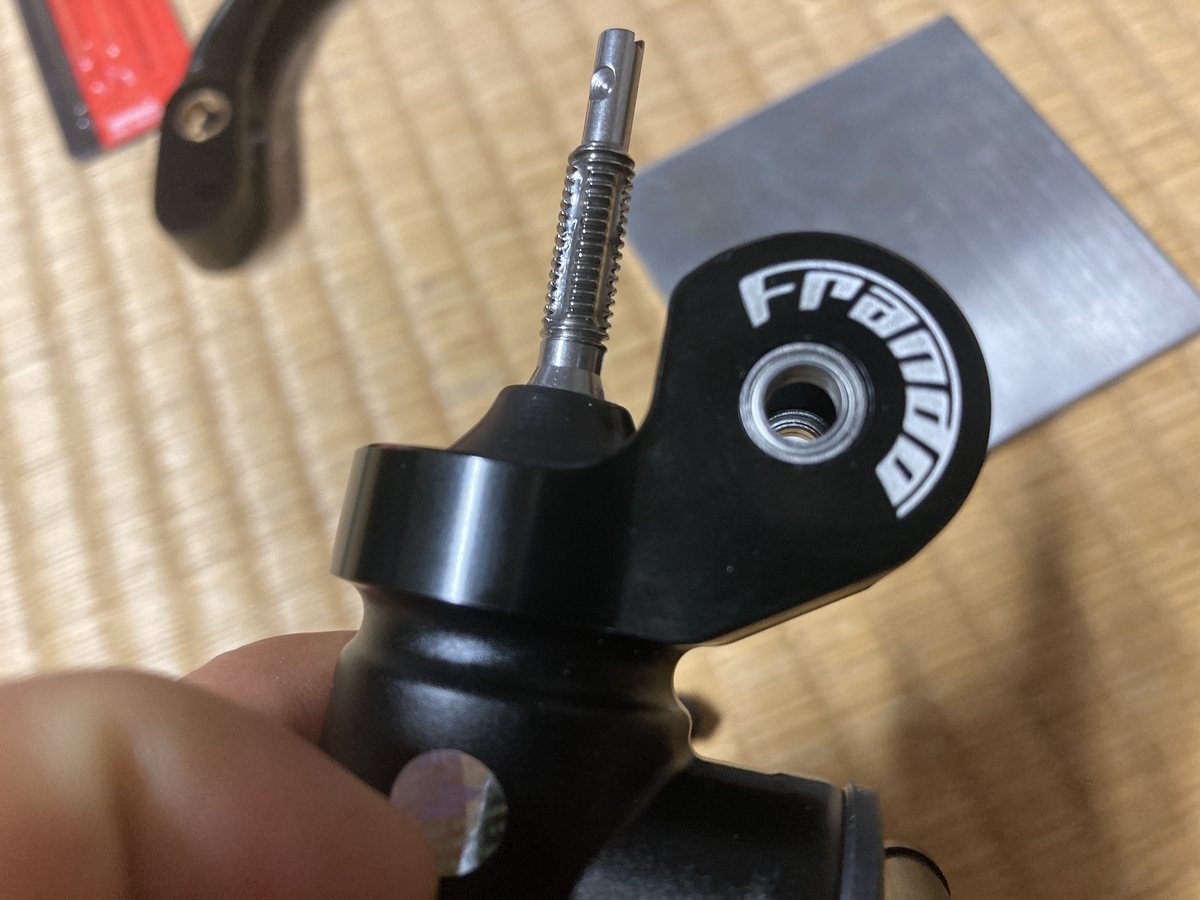

この軸のベアリング化が仇となる。
普通、レバー側に打たんか？
こっちだとレバー操作時にレバー固定の貫通ボルトがクルクル回ります。
なので、ボルトにスイッチ固定の従来方式では駄目です。
勿体ないけどベアリング機構は殺して「Ｍ５穴」扱いにします。
なのでレバー側の穴を広げて、真鍮製の円筒カラーを入れます。
そんなに回転する訳ではないので、この構造で十分にベアリング代わりになります。
内径Ｍ５で外径を８ｍｍ、７ｍｍ、６．２ｍｍの３種類でカラーを買って、７ｍｍの製品が一番加工精度良かったので、穴は７．２で加工します。

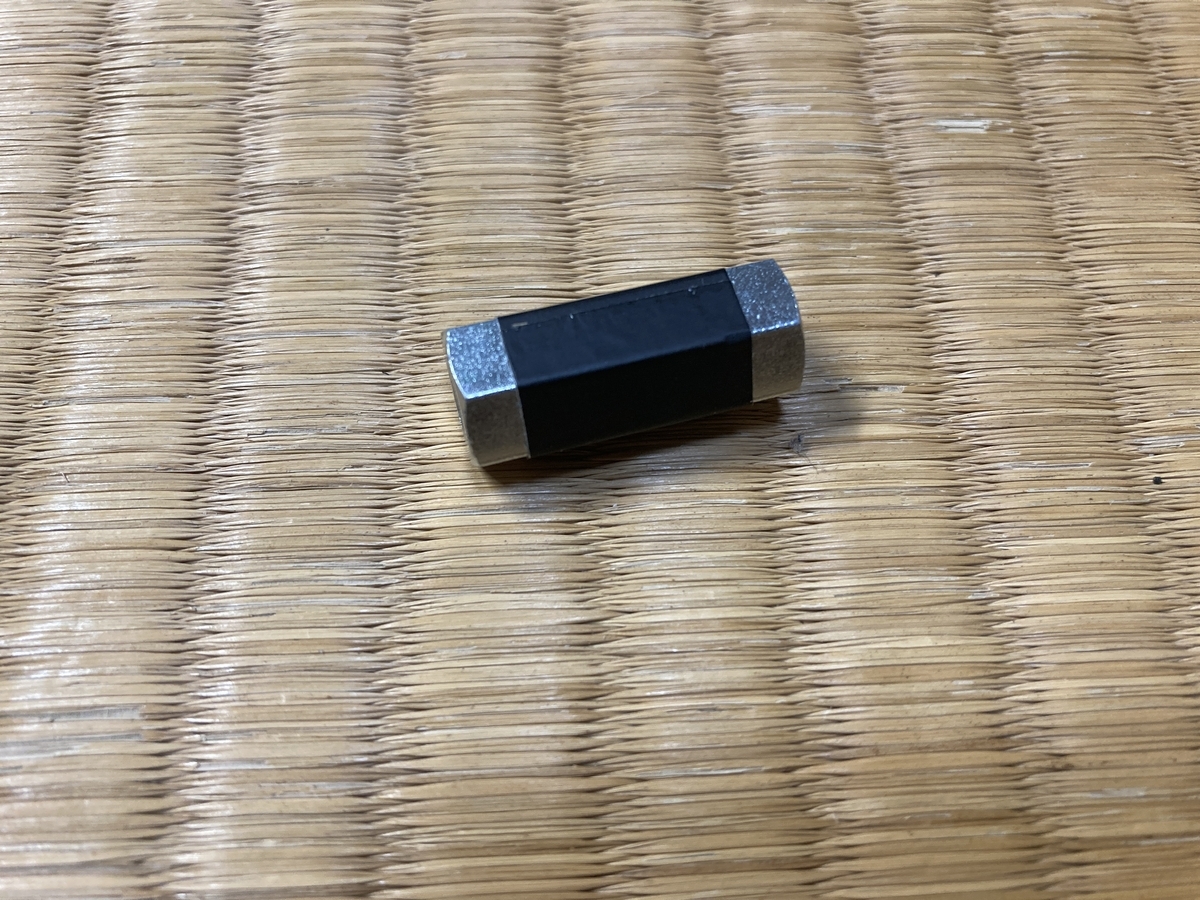

レバー固定がＭ５、スイッチ固定がＭ６なので、異径ナット（片側がＭ５でもう片側がＭ６）を購入。
まずはタップでＭ５を最後まで貫通して掛け直し。
で、欲しい長さは１７ｍｍなので両端を４ｍｍカットします。
これが直角に切れる（削れる）か不安。
ピボットは１ｍｍ違うのでお互いに０．５ｍｍずつ削る予定。
そうそう。
旧モデルとの違いはココにも。

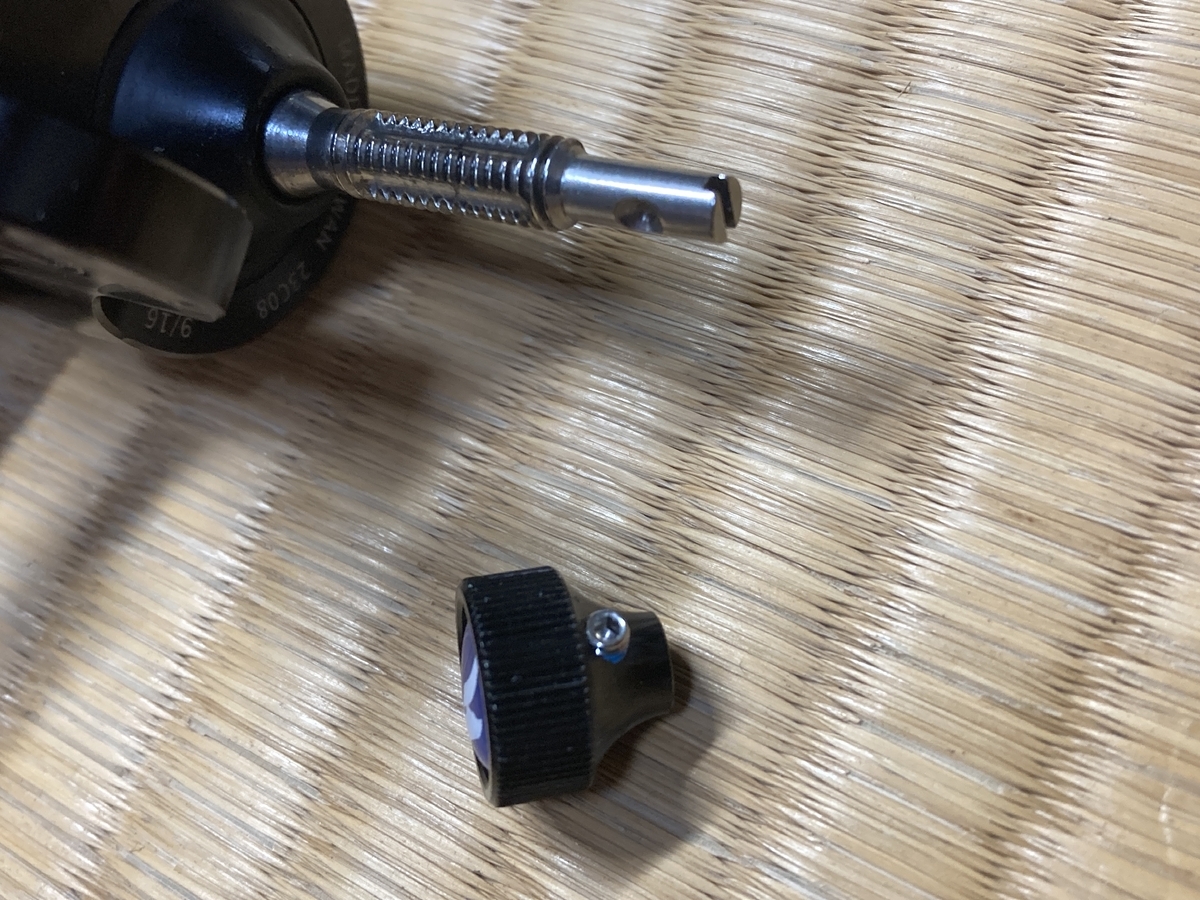

レバー調整ノブの固定がイモネジに変わっています。
前は貫通穴にピン打ちね。
色々と改良はしてるんだろうけど、だったらスイッチを機械式にしてくれや～～～。
タッチ・操作性重視でラジアルマスターにするんだから油圧式は無いと思う＾＾；
さて、日曜にでも加工しますか。
